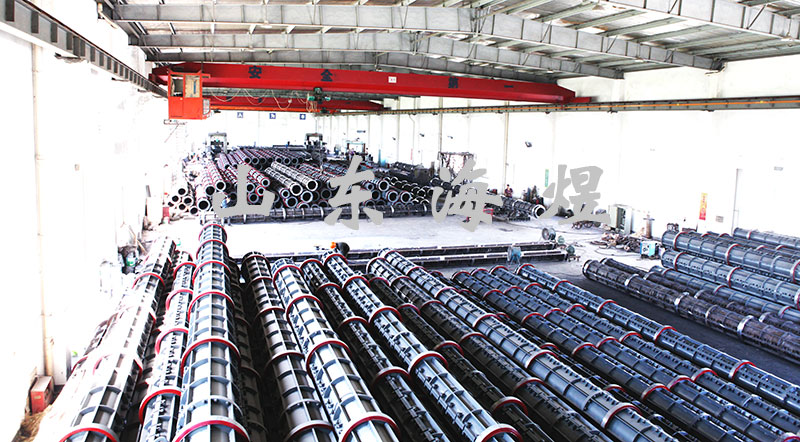

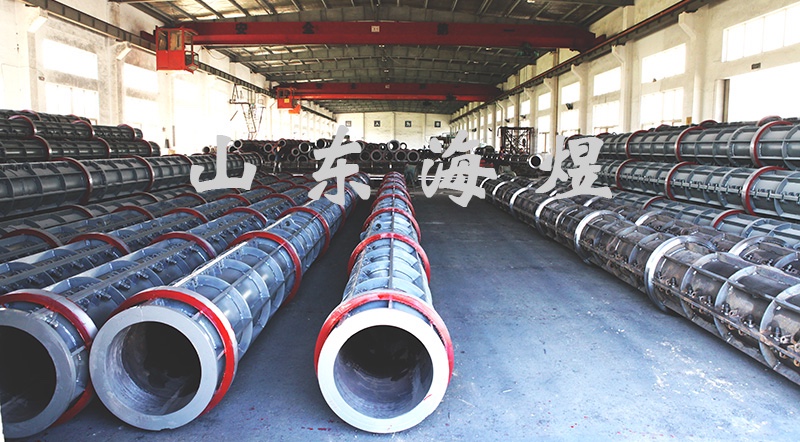

管桩模具
管桩模具为分段式桩模，整体组装，结构坚固，抗拉力强度大，可实现一模多用，采用加厚端板、法兰，连接稳固，张拉力强，整体纵筋，稳固性好，管体不易变形，整体式吊环，安全可靠，加厚跑轮，提高了产品质量，延长了使用寿命。
- 品牌： 海煜
- 型号： ZM600-12
- 外形尺寸： Φ800×12400mm
- 整机重量： 4000KG
管桩模具是管桩生产的重要设备之一。既是造型的模具，双是施加预应力的设备。它在生产过程中由于受到离心力、振动力、热应力和疲劳应力的作用，极易产生变形乃至破坏。所以，在设计时，除应满足所要求的尺寸要精确、结构要简单、拆装要方便外，还必须具有足够的强度和刚度。
我司管桩钢模具有以下特点：
一、钢模筒体根据客户订购型号定尺下料，筒体最大长度为6m，筒体焊缝少，减轻了焊接变型的影响及人工对接的误差；材质可选择Q235B或Q345B。
二、钢模跑轮采用锻打材质或铸钢材质，跑轮焊接采用全自动松下机器人，焊接强度高，应力小。
三、钢模采用段焊工艺，焊接工艺为二氧化碳保护焊，气体使用混合气，焊机采用松下焊机，焊点美观，无焊渣。
四、引进18m超长车床，12m以下钢模整体车加工，提高了钢模的同心度。
五、可根据客户要求配置筋板与法兰的规格尺寸，可选12×63mm或20×63mm等尺寸。
六、钢模接口板从以前的龙门刨加工工艺改铣床加工工艺，提高了生产效率及质量的稳定性。
| 序号 | 内径/mm | 跑轮轮距/mm | 跑轮直径/mm | 长度/m |
| 1 | ∅300 | 2000 | ∅600 | 7-11 |
| 2 | ∅400 | 2000 | ∅640 | 7-12 |
| 3 | ∅500 | 2000 | ∅740 | 7-15 |
| 4 | ∅600 | 2000 | ∅840 | 7-15 |
| 5 | ∅700 | 2000 | ∅1000 | 7-39 |
| 6 | ∅800 | 2000 | ∅1100 | 15-60 |
| 7 | ∅1000 | 2000 | ∅1300 | 15-60 |
| 8 | ∅1200 | 2000 | ∅1500 | 15-60 |
裸装
