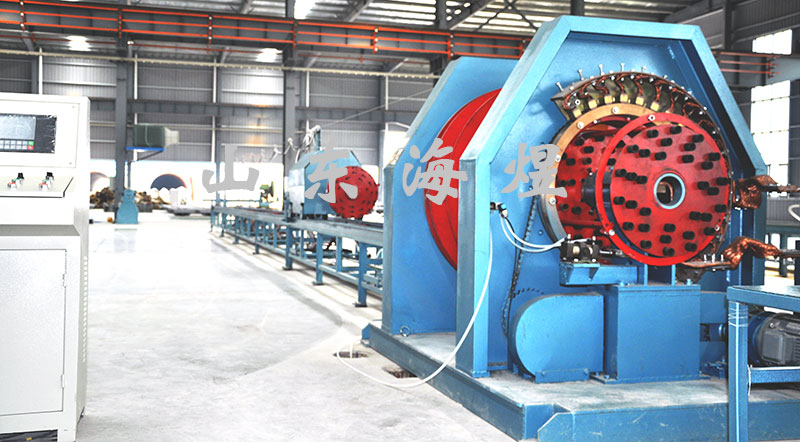

管桩滚焊机
管桩滚焊机是管桩厂的重要设备，它的出现结束了以前人工焊接钢筋骨架的历史；管桩滚焊机不仅焊接速度快、质量好，而且在提高生产效率的同时节省了大量的劳动力，使管桩的生产成本大大降低。
- 品牌： 海煜
- 型号： DGHJ-3
- 外形尺寸： 32400×1500×1924mm
- 整机重量： 8000KG
管桩滚焊机是水泥制品行业的专用机械设备。目前，我国在生产实际中使用的滚焊机分为以下两种：
一是采用单片机控制，这种滚焊机可实现自动化生产，提高了生产效率，可满足多品种、多规格的产品需求。但是在保证螺距精度中仍然靠手工或机械传动调节，电动机采用电磁调速，存在螺距误差大、滚焊速度和螺距无法随意调节，焊点无法跟踪等问题。
二是采用PLC和交流电机变频调速技术，这种滚焊机可实现了自动加工，进一步提高了滚焊机自动化控制水平。系统根据预设定的螺距长度自动完成加工运算和焊接控制，料盘与小车的运行由PLC控制软件自动识别计算而相互匹配。料盘转速人为变化时，小车行走的速度将跟随变化，保证加工的螺距长度不变，为防止误操作，在运行过程中，工艺参数的改变无效，只有在停机状态下修改有效。
采用PLC和交流电机变频调速技术的滚焊机还具有以下优点：
一、自动程度高，滚焊机电控部分采用了变频器+PLC+人机界面，降低了对操作工人熟练程度的要求。由于采用了PLC，自动化程度大大提高，电气元件减少了许多，减少了故障率，提高了设备运行的可靠性。主要体现在以下几个方面：
1. 实现了骨架长度尺寸的程度预设，并可直接调用。
2. 自动焊接时，调节主机转速，牵拉速度随之变化，以保证环筋间距。
3. 所有电机控制为变频调速，出现故障人机界面直接提示故障部位，人机界面中存有设备的操作说明书，操作者和维修者更容易使用设备和维护设备。
二、焊接速度从根本上得到提高，由于采用次级整流作为焊接电源，由于电流不过零点，次级无感抗等诸多优势，焊接速度和交流电源相比有较大幅度的提高，同时焊接质量也有明显改善，主要体会有：
1. 采用次级整流时，由于是直流供电，不像交流电源每个周波都要通过零点，焊接区域升温快，同时避免了交流电流幅值下降时冷却造成的热量损失，提高了热效率，又能减少交流电幅值上升时电流过大而造成的飞溅。
2. 采用直流供电，消除了交流电流每个周波电流通过零点的影响，电流密度可大幅度提高，为提高焊接速度提供了能量方面的可靠保证。
3. 直流电源使焊接变压器的容量可以较大幅度的减少，这是由于电流与磁场无相位差，也无集肤效应，同样大小的电流，采用直流时，焊点电流密度高，电流更集中的通过焊接中心部，因此同样条件下，所需电流比交流电源低25〜30%，焊点强度会更高，更加省电。
| 序号 | 项目 | 参数 |
| 1 | 焊接钢筋骨架长度 | 10〜15m |
| 2 | 纵筋根数 | 8-24根 |
| 3 | 环筋直径 | 3.2〜6mm |
| 4 | 笼体直径 | 0〜100mm |
| 5 | 焊接线速度 | MAX3000mm/min |
| 6 | 驱动功率 | 8.4KW |
| 7 | 焊接功率 | 200KVA |
| 8 | 主机转速 | 0~64转/分 |
| 9 | 焊接方式 | 电阻焊 |
| 10 | 控制方式 | 自动控制 |
| 11 | 焊接材质 | 含碳量小于0.20%的任何钢筋 |
| 12 | 焊点强度损失 | ≤5% |
| 13 | 焊点处拉力或剪力 | ≥200KG |
| 14 | 焊变压器冷却方式 | 风冷/自冷 |
| 15 | 环境温度 | -5℃〜+35℃ |
| 16 | 相对湿度 | <85% |
| 17 | 电器品牌 | 国产或根据客户需求 |
| 18 | 工作电源 | 380V±5% 50Hz |
主机部分打捆裸装，配件与电控柜木箱包装。
